发电机配电箱如何选择断路器

时间:2021-07-28 作者:发电机公司 点击:

择断路器时需要考虑几个不同的标准,包括电压、频率、分断能力、连续电流额定值、异常工作条件和产品测试。本文将逐步概述如何为您的特定应用选择合适的断路器。

额定电压

提供不同尺寸和配置的断路器总额定电压是根据可施加于所有终端端口的最高电压、配电类型以及断路器如何直接集成到系统中来计算的。选择具有足够电压容量以满足最终应用的断路器非常重要。



频率

高达 600 安培的断路器可应用于 50-120 Hz 的频率。高于 120 Hz 的频率将导致断路器必须降额。在更高频率的项目中,涡流和铁损会导致热跳闸组件内产生更大的热量,因此需要对断路器进行降额或专门校准。降额的总量取决于安培额定值、框架尺寸以及当前频率。一般的经验法则是特定框架尺寸中的安培额定值越高,所需的降额就越大。

所有超过 600 安培的更高额定断路器都包含变压器加热的双金属片,适用于最大 60 Hz 的交流电。对于 50 Hz 的最小交流应用,通常可以进行特殊校准。固态跳闸断路器针对 50 Hz 或 60 Hz 应用进行了预校准。如果做柴油发电机项目,频率将是50 Hz 或 60 Hz在推进 50 Hz 项目之前,最好提前与电气承包商进行检查,以确保校准措施到位。



最大中断容量

分断额定值通常被认为是断路器控制面板断路器可以分断而不会导致系统自身故障的最大故障电流量可以在任何给定时间计算确定系统提供的最大故障电流量。在应用正确的断路器时必须遵循的一个绝对可靠的规则是,断路器的分断能力必须等于或大于系统中应用断路器的点上可以传递的故障电流量。未能应用正确数量的分断容量将导致断路器损坏。



连续额定电流

关于连续电流额定值,塑壳断路器在特定环境温度下以安培为单位。该安培额定值是断路器在校准的环境温度下将承载的连续电流。断路器制造商的一般经验法则是在 104° F 下校准他们的标准断路器

。任何标准应用的安培额定值仅取决于负载类型和占空比。安培额定值由国家电气规范管理(NEC) 是电气承包行业负载周期信息的主要来源。例如,照明和馈线电路通常需要根据导体载流量来额定的断路器。要查找不同尺寸导体的各种标准断路器电流额定值和允许负载,请参阅 NEC 表 210.24。



非典型操作条件

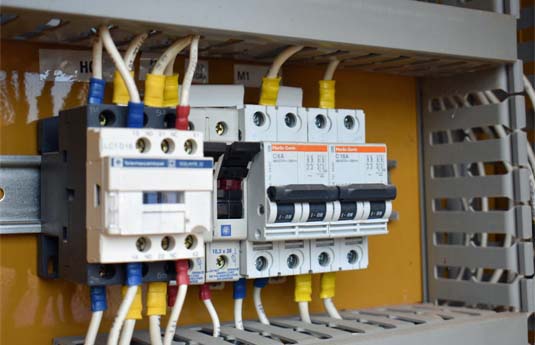

选择断路器时,务必牢记最终用户的位置。每个断路器都是不同的,有些更适合更无情的环境。在确定要使用的断路器时,请记住以下几种情况:防风雨控制面板保护组件

高环境温度:如果标准热磁断路器在超过 104° F 的温度下使用,断路器必须降额或重新校准以适应环境。多年来,所有断路器都针对 77° F 进行校准,这意味着所有高于此温度的断路器都必须降额使用。实际上,大多数外壳的温度都在 104° F 左右。一种常见的特殊断路器用于这些类型的情况。在 1960 年代中期,行业标准发生了变化,所有标准断路器都在校准时考虑了 104° F 的温度。

腐蚀和潮湿:在湿度恒定的环境中,建议对断路器进行特殊的防潮处理。这种处理有助于抵抗可能腐蚀设备的霉菌和/或真菌。在高湿度的环境中,最好的解决方案是在外壳中使用空间加热器。如果可能,应从腐蚀区域移除断路器。如果这不切实际,可以使用专门制造的耐腐蚀断路器。

高冲击概率:如果断路器要安装在机械冲击可能性高的区域,则应安装特殊的防冲击装置。防震装置由位于中心杆上的惯性配重组成,用于在正常震动条件下锁定脱扣杆。该重量的安装应使其不会阻止热扣器磁脱扣器在过载或短路情况下发挥作用。美国海军是所有战舰都需要的高抗震破碎锤的最大最终用户。

海拔高度:在海拔超过 6,000 英尺的地区,断路器的载流能力、电压和分断能力必须降额。在高海拔地区,较稀薄的空气不会将热量从载流部件以及较低海拔地区的较稠密空气传导出去。除了过热之外,稀薄的空气还阻止了足够快地建立介电电荷以承受正常大气压下出现的相同电压水平。海拔问题也会降低大多数使用的发电机和其他发电设备的额定值购买前最好与发电专业人士交谈。

休息位置:大多数情况下,断路器可以水平或垂直安装在任何位置,而不会影响脱扣机构或分断能力。在强风地区,必须将断路器安装在外壳中(大多数设备都是封闭的),表面会随风摇摆。当断路器连接到不灵活的表面时,暴露在大风中时有可能破坏电路。



维护和测试

断路器维护和修理在选择断路器时,用户必须决定是否购买经过 UL 测试(美国保险商实验室)的设备。为保证整体质量,建议客户购买经过 UL 测试的断路器。请注意,未经 UL 测试的产品不能保证断路器的正确校准。所有通过 UL 认证的低压塑壳断路器均按照 UL 标准 489 进行测试,该标准分为两类:工厂测试和现场测试。

• UL 工厂测试:所有 UL 标准塑壳断路器都经过基于 UL 标准 489 的广泛产品和校准测试。UL 认证断路器包含工厂密封校准系统。完整的密封可确保断路器正确校准且未被篡改、更改,并且产品将相应地按照 UL 规范运行。如果密封被破坏,则 UL 保证以及任何保证均无效。

现场测试:在现场获得的数据与公布的信息不同是很正常的。许多用户对现场数据是否有缺陷或发布的信息与他们的特定模型不同步感到困惑。数据上的差异在于,工厂中的测试条件与现场相比差异很大。工厂测试旨在产生一致的结果。温度、海拔高度、气候控制环境以及使用专为被测产品设计的测试设备都会影响结果。NEMA 出版物 AB4-1996是内场测试的杰出指南。该指南为用户提供了内场测试正常结果的更好变体。一些断路器带有自己的测试说明。如果没有说明,请使用可靠的断路器服务公司。

维护:在大多数情况下,塑壳断路器具有出色的可靠性记录,这主要是由于其装置是封闭的。外壳最大限度地减少了接触污垢、湿气、霉菌、灰尘、其他容器和篡改的风险。正确维护的一部分是确保将所有端子连接和脱扣器拧紧到制造商设置的正确扭矩值。随着时间的推移,这些连接会松动,需要重新拧紧。断路器也需要定期清洁。未正确清洁的导体、用于端子的错误导体和松散的端子都是可能导致断路器过热和弱化的情况。手动操作的断路器只需要它们的触点干净并且连杆可以自由操作。

与往常一样,最好咨询经过认证的电工,以确定哪种类型的断路器适合您的发电机应用。影响发电机和断路器安全和正常运行的因素因站点而异,只有获得许可的专业人员才能指定正确的设备。合肥发电机出租
